Macchina per la creazione di blocchi automatici

Caratteristiche del prodotto

Tabelle a doppia vibrazione, otto servi motori (opzionali)Macchina a blocchi di alto livello

Assemblaggio modulare per una manutenzione più facileVarietà di prodotti disponibili

Capacità più elevata, prestazioni migliori

Parametri tecnici

Alcuni blocchi possono essere realizzati da Zn2000C

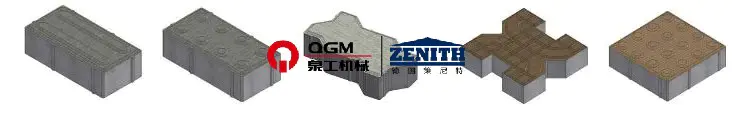

Paver:

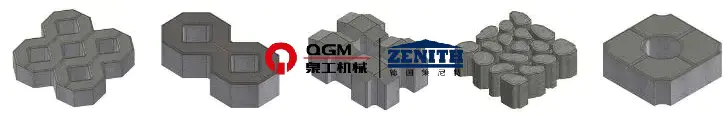

Pietra di erba:

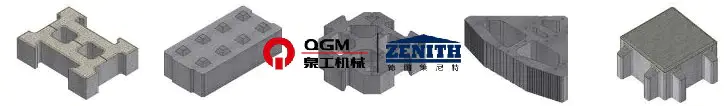

Acqua Trattenere Blocco:

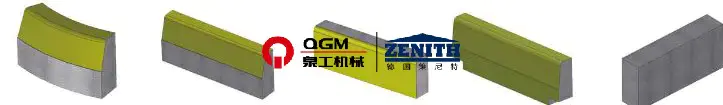

Strada Curbstone:

Vantaggi tecnici

1. Frame di design tedesco avanzato

Il telaio mainframe adotta una struttura del telaio saldato ad alta resistenza progettata dal telaio principale adotta la Germania Zenith Struttura del telaio saldato brevettato ad alta resistenza, che ha un design razionale ， uniforme e Saldatura esteticamente gradevole. L'intero fotogramma subisce un trattamento di vibrazione per alleviare stress meccanico per garantire l'alta qualità e stabilità. Il design strutturale avanzato consente espansione-capacità, con il potenziale per aggiungere marciapiede Sezione di apertura e chiusura laterale di muffa, sezione di prelievo ， dispositivo di inserimento per nuclei di polistirene ecc.

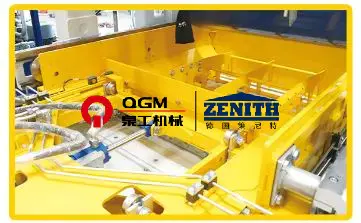

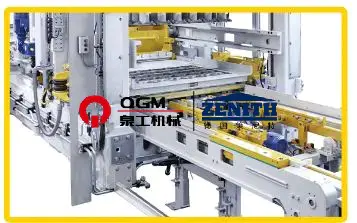

2. Sistema automatico di cambio di stampo rapido

Quando lo stampo si trova nella posizione della macchina principale, il sistema di sollevamento realizza Cambiamento automatico dello stampo sul dispositivo di cambio dello stampo rapido. La testa e la muffa manomissione Il telaio si bloccherà automaticamente da Pneumatic Station, che è sicuro, efficiente, facile da usare e conveniente da mantenere.
● Dispositivo di bloccaggio dello stampo pneumatico: è costituito da un telaio di supporto dello stampo e pneumatico Cliene pneumatiche su entrambi i lati. Durante i cicli di pre -vibrazione e di vibrazione principale, aiuta Assicurare e fissare lo stampo, riducendo le vibrazioni e raggiungendo il miglior effetto di vibrazione, mentre estendendo la durata della vita dello stampo.

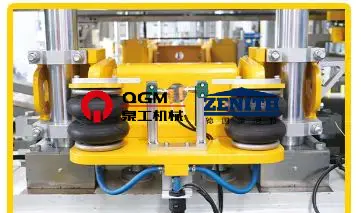

● Dispositivo di bloccaggio della testa di manomissione pneumatica: la testa di manomissione è fissata da un dispositivo di serraggio Con airbag, che consente un cambio facile e rapido della testa di manomissione, accorcia il cambio di muffa Tempo, e garantisce anche l'attracco preciso tra il telaio dello stampo e la testa di manomissione.
● Dispositivo di inserimento dello stampo elettrico: il dispositivo di installazione dello stampo viene utilizzato per individuare lo stampo in la macchina principale e rimuoverli utilizzando un vettore di stampo elettrico. Il vettore di stampo è Adatto per la maggior parte degli stampi sul mercato. Altri stampi speciali possono utilizzare personalizzati vettore.

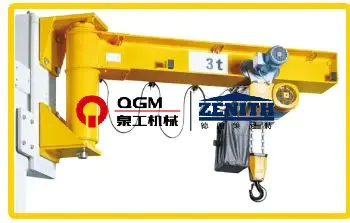

● Dispositivo di modifica dello stampo: installazione sul telaio della macchina principale, utilizzato per sollevare lo stampo Quando si cambia stampo, dotato di paranco a catena elettrica (gru) e dispositivo di camminata elettrica

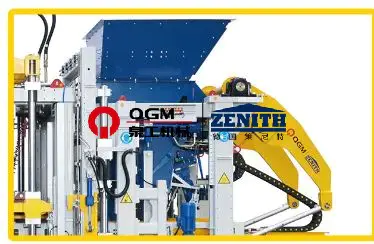

3. Sistema di alimentazione

● La scatola di alimentazione è guidata idraulicamente e utilizza un controllo della valvola proporzionale ad alta dinamica sistema. Questo dispositivo è dotato di un dispositivo di miscelazione guidato idraulicamente, che rapidamente e efficacemente lo stampo. Il dispositivo di miscelazione è controllato da proporzionale ad alta dinamica valvole e un dispositivo di alimentazione. Il braccio anteriore della scatola di alimentazione è dotato di un regolabile pennello per la pulizia.
● Alimentazione a vasca robusta, con rulli di diametro di grandi dimensioni su entrambi i lati del dispositivo di alimentazione a Garantire un movimento orizzontale uniforme e stabile della scatola di alimentazione.
● Le guide di guida della scatola di alimentazione adottano strisce resistenti a usura sostituibili, facendo di più comodo per la manutenzione

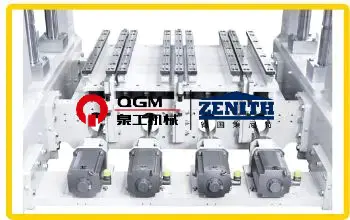

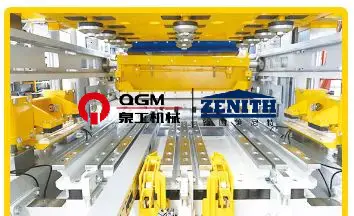

4. Servo Vibration System "Ultra Dynamic"

La tecnologia di vibrazione servo "super dinamica" è una vibrazione adattiva ad alta efficienza Sistema progettato specificamente per la macchina a blocchi. I servi motori rispondono al più veloce Possibile tasso ， raggiungimento delle prestazioni di vibrazione più elevate, riducendo l'utilizzo del cemento, Accorciare i cicli di produzione e produrre prodotti in cemento ad alta densità. La vibrazione Il sistema può adattarsi in modo flessibile alle diverse esigenze di produzione per prodotti in cemento.

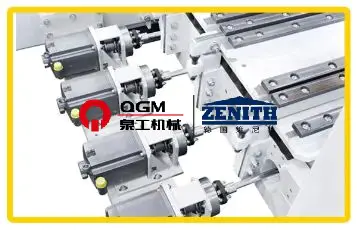

● Otto unità di vibrazione, con equilibrio meccanico individualmente impostato da otto servi unità
● Otto alberi motori con giunti elastici
● Otto servi motori, ciascuno montato su una traversa di isolamento di vibrazione esterna sul telaio del motore
● Il tavolo delle vibrazioni non richiede un bagno d'olio (ecologico)

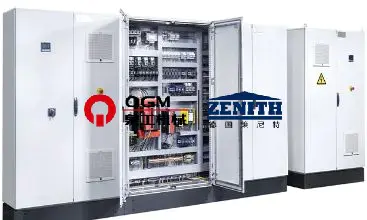

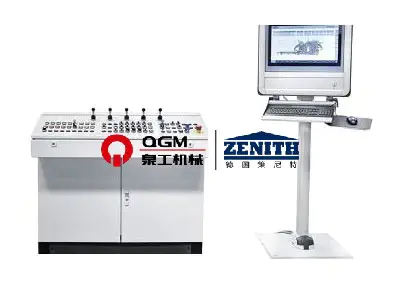

5. Sistema di controllo servo preciso

Attraverso il feedback del segnale, la fase e la velocità di vibrazione sono controllate, attraverso il feedback del segnale, la fase di vibrazione e la velocità sono controllate, sincroni Controllo del movimento e standby ad alta velocità, Iniziazione delle vibrazioni e eliminazione delle vibrazioni possono essere completato in breve tempo, contribuendo ad accorciare il tempo di ciclo e ottenere una migliore frenata effetto.' Attraverso la posizione e la velocità doppia anello chiuso, la forza eccitante è controllata agire solo in direzione verticale, massimizzando l'effettiva forza eccitante, evitando danni alla macchina da parte della forza eccitante orizzontale, che estende la vita di servizio della macchina ， ed essere in grado di creare impostazioni differenziate per diversi requisiti del prodotto da produrre Prodotti di alta qualità.

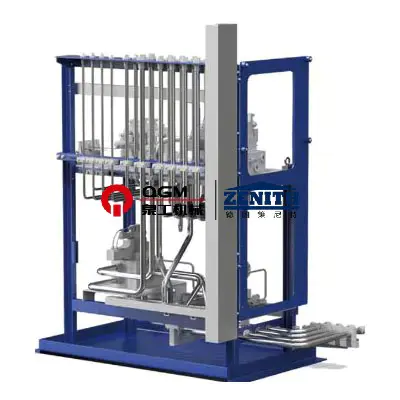

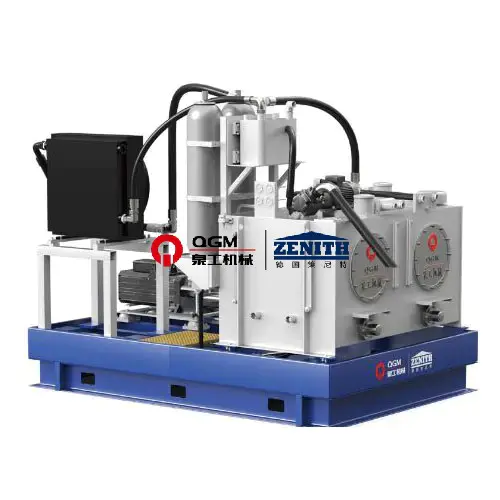

6. Sistema idraulico

La testa di pressione, il telaio dello stampo, l'auto aggregata e l'auto in tessuto sono controllate dalla testa di manomissione, dal telaio dello stampo, dalla scatola di alimentazione per il mix di base e il mix a faccia sono controllati Per valvole direzionali proporzionali con feedback del nucleo della valvola, offrendo brevi tempi di risposta. Il sistema di controllo chiuso -loop (righello di spostamento / encoder -plc- -proportional cilindro olio valvola direzionale) garantisce un controllo preciso, con cilindro dell'olio veloce e stabile movimento. La stazione idraulica utilizza una pompa a pistoni a spostamento variabile, che si ferma olio di pressione di pompaggio quando il sistema idraulico raggiunge la pressione impostata, scaricando il pompa e riducendo il consumo di energia. La stazione idraulica è dotata di un accumulatore per l'approvvigionamento di petrolio ausiliario, consentendo contemporaneamente azioni multiple Pressione stabile del sistema idraulico. Il sistema include anche un sensore di pressione, che Visualizza sul pannello operativo per un facile monitoraggio, nonché un sensore di temperatura, più fresco e riscaldatore per controllare efficacemente la temperatura dell'olio e mantenere un buon olio idraulico prestazione.
